Устройства обработки сигналов рельсовых цепей

Раздел представляет профессиональные средства диагностики и контроля для систем железнодорожной автоматики и телемеханики. Оборудование предназначено для обслуживания устройств сигнализации, централизации и блокировки (СЦБ) на магистральных железных дорогах и в метрополитенах.

В каталоге представлены два ключевых типа устройств:

Измерительные приборы для комплексной проверки параметров рельсовых цепей всех типов, включая анализ кодированных сигналов АЛСН, АЛС-ЕН и тональных рельсовых цепей (ТРЦ).
Подсистема контроля стрелок (ПК-СС) — модульная платформа для непрерывной диагностики до 16 стрелочных переводов с контролем рабочих токов и механических зазоров.

Оборудование сертифицировано для применения на инфраструктуре ОАО «РЖД» и метрополитенов. Отличается высокой надёжностью (средняя наработка на отказ — не менее 35 000 часов) и адаптировано к жёстким условиям эксплуатации.

Каталог

Сигнализаторы заземления и устройства обработки сигналов рельсовых цепей. Действуют скидки от объёма.

Наименование	Артикул
Подсистема контрольно-измерительная сигналов стрелок (ПК-СС)	АЖ-0022355
Прибор комбинированный для измерения сигналов рельсовых цепей многофункциональный ПК-РЦ-М	АЖ-0022443
Прибор комбинированный для измерений сигналов рельсовых цепей малогабаритный многофункциональный ПК-РЦ-Мини	АЖ-0022416
Датчик положения остряков (ДПО)	АЖ-0022340
Устройство контроля зазора прилегания остряков к рамному рельсу (УКО) Артикул \| АЖ-0022334	АЖ-0022334
Устройство отображения сигналов на 8 стрелок (УО-СС)	АЖ-0022308
Устройство блокировки постановки на макет (УБ-ПМ)	АЖ-0022263
Устройство измерения сигналов стрелок (УИ-СС)	АЖ-0022256
Устройство контроля сигналов стрелок (УК-СС)	АЖ-0022238

Автомобильный способ перевозки осуществляем по всей России, включая Москву. Доставка в Новосибирске организуется нашей службой логистики на всех этапах – от погрузки до выгрузки на объекте заказчика. Кроме того, мы предоставляем возможность отгрузки продукции сразу с производства для самовывоза. Для этого необходимо заранее договориться с менеджером, он организует своевременное выделение окна для погрузки вашего транспорта. Также доставка в Москву может быть выполнена железнодорожным транспортом

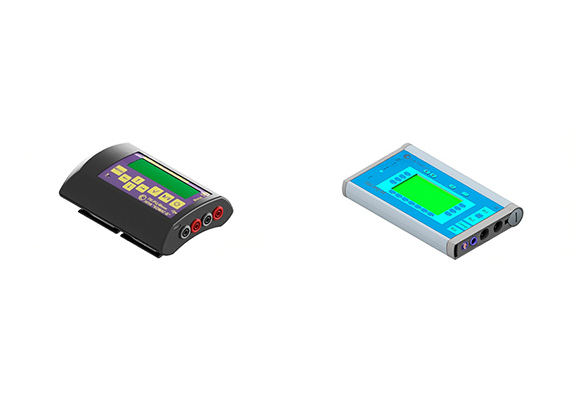

Измерительные приборы рельсовых цепей

Компактные многофункциональные решения для электромехаников СЦБ. Обеспечивают измерение параметров сигналов любой сложности: от простой фиксации напряжения и силы тока до глубокого спектрального анализа и декодирования сигналов с амплитудной, частотной и фазоразностной манипуляцией.

ПК-РЦ-М — полнофункциональный комбинированный прибор

Модель в расширенной комплектации. Отличается наличием двух гальванически изолированных измерительных каналов с возможностью синхронизации, функцией измерения полного сопротивления (RLC), курсорными измерениями по осциллограмме и интерфейсом CAN. Данный прибор идеально подходит для лабораторной диагностики, пусконаладочных и сложных ремонтных работ.

ПК-РЦ-Мини — облегченная малогабаритная версия

Прибор весом всего 0,3 кг сохраняет ключевой функционал старшей модели: автоматическое распознавание типов сигналов и их декодирование, работа в режимах мультиметра и анализатора спектра. Оптимален для оперативных измерений «в поле» благодаря автономной работе от аккумулятора в течение 8 часов.

Подсистема контроля стрелок (ПК-СС)

Модульная система непрерывного допускового контроля. Отслеживает токи перевода стрелочных электродвигателей и зазоры в остряках, блокируя возможность ложной постановки маршрута при обнаружении неисправностей. Масштабируется от 1 до 16 стрелок и может работать как автономно, так и в составе автоматизированного рабочего места (АРМ) диспетчера.

Состав подсистемы и модули расширения:

УК-СС — управляющий контроллер системы. Собирает данные со всех модулей и передаёт их на верхний уровень.
УИ-СС — устройство измерения токов по фазам электродвигателя с функцией пороговой фиксации срабатывания.
УКО — герметичное тоннельное устройство контроля зазора. Выполняет цифровую обработку сигналов, поступающих с индуктивных датчиков.
ДПО — индуктивный датчик положения остряков (цилиндрический корпус 30×60 мм), обеспечивающий измерение зазора в диапазоне от 0 до 6 мм.
УО-СС — пультовое табло индикации на 8 стрелок со световой и настраиваемой звуковой сигнализацией.
УБ-ПМ — устройство релейной блокировки постановки на макет (до 4 стрелок на один модуль) на базе твердотельных реле с защитой от перенапряжения.

Все устройства серии ПК-СС связываются по промышленным интерфейсам (RS-485) и питаются безопасным низковольтным напряжением. Предлагается полная комплектация согласно проектной документации и чертежам, техническая поддержка, а также доставка.
